  מטריצת DSP כוללת 12 כניסות MIC/LINE ו-8 יציאות
תמיכה דיגיטלית בעד 48 ערוצים

מטריצת DSP כוללת 12 כניסות MIC/LINE ו-8 יציאות תמיכה דיגיטלית בעד 48 ערוצים

BSS

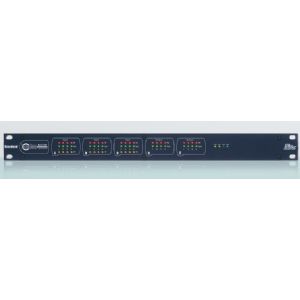

LONDON BLU-100
למעבד Soundweb London BLU-100 תצורה קבועה של 12 כניסות ו- 8 יציאות, עיבוד אות ניתן לבחירה ואפיק אודיו דיגיטלי fault tolerant בפס רחב. למעבד ארכיטקטורה פתוחה הניתנת לשליטה והגדרה מלאה דרך תוכנת HiQnet London Architect. מגוון עשיר של כלי עיבוד אות, לוג'יק ושיטת הגדרות של "drag and drop" מספקים סביבת עבודה פשוטה ומוכרת לעיצוב המערכת. מעבד זה מציג אפיק אודיו דיגיטלי בפס רחב fault tolerant ובלייטסני נמוך להעברת 48 ערוצים באמצעות כבל CAT5e למרחק של עד 100 מטר בין מכשירים תואמים. ניתן להשתמש בממירי מדיה סיב אופטי על מנת להגדיל את המרחק בין המכשירים ליותר מ- 40 קילומטר. ל-BLU-100 תאימות לכל מוצרי סדרת Soundweb London ואפיק האודיו הדיגיטלי שלו של 48 הערוצים מייצג את ערוצים 1-48 של אפיק האודיו הדיגיטלי בן 256 הערוצים כאשר משולב עם מכשירי ה- BLU-800, BLU-320, BLU-160, BLU-120 ו- BLU-BOB. לכניסות אנלוגיות גיין נשלט תוכנה במדרגות של 6dB עד ל- 48dB+ לכל ערוץ, וכוח פאנטום נשלט תוכנה לכל ערוץ. מידע על כוח הפאנטום, סינכרון, סיגנל, וקליפ לכל ערוץ נגיש מתצוגת ה- LED בפאנל הקידמי של המכשיר, ללא צורך במחשב. פונקציית איתור/זיהוי (Locate) דו-כיוונית נוחה לזיהוי המכשיר ע"י תוכנת HiQnet London Architect ולחילופין זיהוי המערכת ע"י המכשיר. 12 כניסות שליטה ו-6 יציאות לוג'יק מאפשרות ל- BLU-100 להתחבר למכשירים תואמי GPIO. ערכת הממשק של Soundweb London - מסמכים מקיפים המפרטים כיצד לשלב את מערכות Soundweb London במערכות שליטת צד ג' - כלולה בהתקנה של תוכנת HiQnet London Architect. BLU-100 וחברי משפחת Soundweb London האחרים מספקים את אבני היסוד למערכת מושלמת המותאמת אישית.

מאפיינים:

12 כניסות אנלוגיות (עם כוח פאנטום 48V לכל ערוץ)

8 יציאות אנלוגיות

עיבוד אות ניתן לתכנות

מבחר עשיר של כלי עיבוד ושליטה

אפיק אודיו דיגיטלי להעברת 48 ערוצים בפס רחב, לייטנסי נמוך, fault tolerant

תצוגת LED ברורה לפאנל הקדמי

ניתן לאתר את המכשיר מהמערכת וההיפך

12 כניסות שליטה ו- 6 יציאות לוג'יק לשילוב ב- GPIO

ערכת הדרכה לשליטת המכשיר ע"י מערכות צד שלישי (מסמכים)

תאימות לרשת HiQnet

הגדרות, שליטה ובקרה דרך תוכנת HiQnet London Architect







Specifications:

Front Panel Led Indicators:
Per Input: Signal Present, CLIP, 48V (Input only)
Other: COM, STAT, ERR, PWR
Analog Inputs: 12 electronically balanced on Phoenix Combicon removable screw connectors
Mic/Line Inputs: Nominal gain 0dB, electronically switchable up to +48dB,in +6dB steps
Input Impedance: 3.5kΩ
Maximum Input Level: +20dBu with 0dB input gain,+8dBu with 12dB gain
CMRR: >75dB at 1KHz
Input Noise (E.I.N.): <-128dBu typical with 150Ω source
Phantom Power: 48V nominal, selectable per input
A/D Latency: 37/Fs [0.77ms@48k]
Analog Outputs: 8 electronically balanced on Phoenix/Combicon removable screw connectors
Maximum Output Level: +19dBu
Frequency Response: 20Hz-20KHz (+0.5dB/-1dB)
THD: <0.01% 20Hz to 20KHz, +10dBu output
Dynamic Range: 108dB typical, 22Hz-22KHz unweighted
Crosstalk: <-75dB
Output Impedance: 40Ω balanced and 20Ω unbalanced
D/A Latency: 29/Fs [0.60ms@48k]
Control Ports: 12 inputs and 6 outputs
Control Input Voltage: 0 to 4.5v
Control Input Impedance: 4.7kΩ to +5V (2-wire mode), >1MΩ (3-wire mode)
Logic Output Voltage: 0 or +5V unloaded
Logic Output Impedance: 440Ω
Logic Output Current: 10mA source, 60mA sink
Watchdog Output: Phoenix/Combicon connector for failsafe control
Opto Output Current: 14mA maximum
Withstanding Voltage: 80V maximum (Off)
Series Impedance: 220Ω (isolated)
Control Network:
Connectors: RJ45 Ethernet connector
Maximum Cable Length: 100m/300ft on Category 5 cable between device and Ethernet switch
BLU link:
Connectors: 2 x RJ45 Ethernet connectors
Maximum Cable Length: 100m/300ft on Category 5e cable between devices
Max. Number of Nodes: 60
Latency: 11/Fs [0.23ms@48k]
Pass Through Latency: 4/Fs [0.08ms@48k]
Power and Dimensions:
Mains Voltage: 100-240V AC, 50/60Hz
Power Consumption: <55VA
BTU Rating: <188 BTU/hr
Operating Temp. Range: 5 (41) to 35 (95) degrees C (degrees F)
Dims: (H(U) x W x D): 1.75" (1U) x 19" x 9.0" (45mm x 483mm x 229mm)
Weight: 6.4 lbs / 2.9 kg




קישור לאתר החברה

קטלוג המוצר
מחיר קטלוגי: 10950 ₪ (12812 ₪ כולל מע"מ)
צור קשר לקבלת הצעת מחיר
